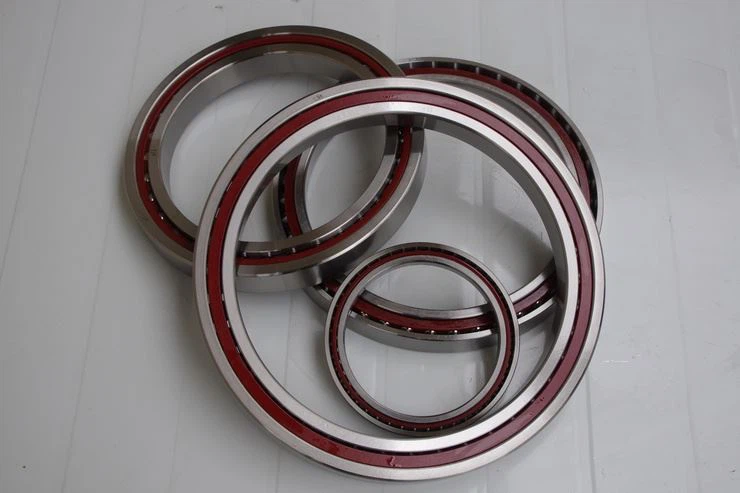

Vinkelkontaktkulelagerer mye brukt i presisjonsverktøy, høyhastighetsmotorer, presisjonsinstrumenter og annet mekanisk utstyr med høy presisjon. Fremspringet av vinkelkontaktkulelager refererer til avstanden mellom den indre ringenden og den ytre ringenden på den samme endeflaten av lageret etter forhåndsinnlasting av et enkelt lager. Fremspringet av vinkelkontaktkullager er en viktig parameter som påvirker lagerets ytelse. Måling av fremspringende verdi er en nødvendig prosedyre i monteringsprosessen, og spesielle instrumenter bør utstyres for måling.
Pneumatisk trykkmåling
De fleste produsenter av kantede kulelagre i masseproduksjonsgruppene bruker metoden for pneumatisk trykkmåling. Måling av fremspring bør gå gjennom følgende grunnleggende trinn:
Etter at referansekretsen er påført og luftkilden er justert, justeres den nødvendige posisjonen til luftkilden, og den nødvendige posisjonen for lufttilførselen. Monter lageret som skal måles i spindelen, finn det med referanseenden på den ytre ringen, og påfør den angitte aksialkraften på den nedre endeflaten på den indre ringen (dvs. måle belastning). Mål den relative høydeforskjellen mellom den ikke-referanseenden av den indre ringen og referanseenden på den ytre ringen, og mål verdien og den lille verdien av fremspringet ved å rotere spindelen.
Trykkmåling av spaken
Et lite antall produsenter eller små grupper med vinkelkontaktkulelagre bruker vanligvis metoden for måling av trykk på spaken. Måling av fremspring bør gå gjennom følgende grunnleggende trinn:
Juster motvektsposisjonen i henhold til målebelastningen, installer referansestykket i spindelen for å gå inn i måleposisjonen, start spaken for å påføre den nødvendige belastningen, juster referanseverdien til måleinstrumentet, og fjern deretter referansedelen. Lageret som skal måles installeres i spindelen og plasseres med referanseenden på den ytre ringen. Den aksiale kraften til det vertikale endeflaten påføres av spaken på den nedre endeflaten på den indre ringen (dvs. måling av last). Mål den relative høydeforskjellen mellom den ikke-referanseenden av den indre ringen og referanseenden på den ytre ringen, og mål verdien og den lille verdien av fremspringet ved å rotere spindelen. Den målte lagerets fremspringingsverdi skal registreres i henhold til nummeret for lagermontering.
Erstatt instrumentmåling
Noen ganger produsenten av envinkelkontaktkullagerer ikke utstyrt med et måleinstrument. Alternative instrumenter brukes ofte til måling. Ved behandling av en stor serie vinkelkontaktkullager, må fremspringet måles ved hjelp av et alternativt instrument
Monter referansedelen i posisjoneringsdoren på instrumentet i måleposisjonen, juster måleinstrumentet for å gjøre referanseverdipekeren til 0, og ta ned referansedelen. Monter lageret som skal måles i posisjoneringsdoren og finn det med den nedre endeflaten på den indre ringen. Påfør aksialkraften på referanseenden på den ytre ringen (dvs. målebelastningshylsen). Ta den ikke-referanse endeflaten på den ytre ringen som målepunkt, mål verdien og den lille verdien av fremspringet ved å rotere doren. Mål den relative høydeforskjellen f mellom den ikke-referanseenden på den indre ringen og den ytre ringens referanseendeflate. Det relative fremspringet av referanseenden til den indre ringen til den ikke-referanse endeflaten til den ytre ringen δ=C + fb. Når erstatningsinstrumentet brukes til å måle lagerets fremspring, kan det forbedrede endependelinstrumentet eller høydemåleinstrumentet brukes.
For forskjellige typer monterte lagre kan forskjellige fremspringsmålemetoder brukes under forskjellige forhold. Hvis de ovennevnte fremspringsmålemetodene utføres nøye og effektivt, kan de ferdige lagrene oppfylle kravene til" tekniske betingelser for monterte vinkelkontaktkulelagre" ;.
