Svinglager og kryss-rullelagre deler likheter i både funksjon og struktur-for eksempel tilbyr de begge høy stivhet, høy presisjon, utmerket lagerytelse og høye rotasjonshastigheter. Et økende antall CNC-maskiner med høy-presisjon-som CNC-indekseringstabeller, vertikale maskineringssentre og vertikalslipemaskiner-beveger seg bort fra tradisjonelle design for å ta i bruk den overlegne ytelsen som tilbys av høy-presisjonskryss-rullelagre og svinglagre.
Forskjeller mellom kryss-rullelager og svinglager
Fordeler med svinglager: Struktur:
Svinglager er også referert til som roterende lagre; noen bruker begrepene "roterende lager" og "dreiende lager" om hverandre. En svingdrivenhet består typisk av et snekkegir, et svinglager, et hus, en motor og andre komponenter.
Installasjon:
Svinglager krever riktig installasjon av ruller og avstandsstykker. Utvalgte sylindriske ruller og sirkulære avstandsstykker er plassert langs løpebanen. Ved plassering av tilstøtende sylindriske valser må aksene deres være vinkelrette på hverandre, og det må plasseres et avstandsstykke mellom hver to valser.
Kjennetegn:
Med svinglageret som kjernekomponent, er sammenstillingen i stand til samtidig å motstå aksiale belastninger, radielle belastninger og veltemomenter.
Søknader:
Svinglager brukes først og fremst i: lastebilkraner, jernbanekraner, havnekraner, marinekraner, metallurgiske kraner, containerkraner, gravemaskiner, fyllemaskiner, CT-stasjonære-bølgebehandlingsenheter, navigasjonsinstrumenter, radarantennebaser, lignende rakettoppskytere, stridsvogner, roboter, roterende restauranter.
Svinglager gir høyere stivhet og lavere driftsstøynivå sammenlignet med kryssrullelagre-. Følgelig, i arbeidsmiljøer med høy-presisjon og lite-støy, representerer svinglagre det overlegne valget.

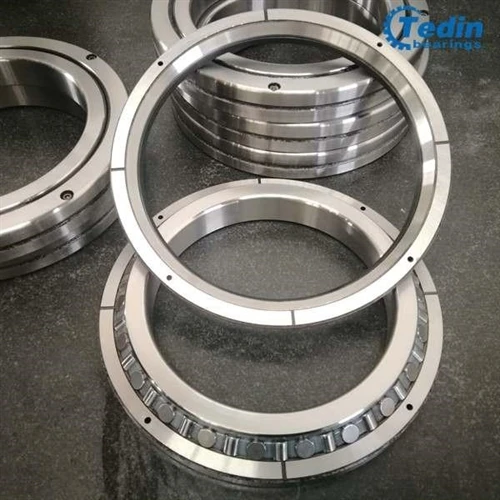

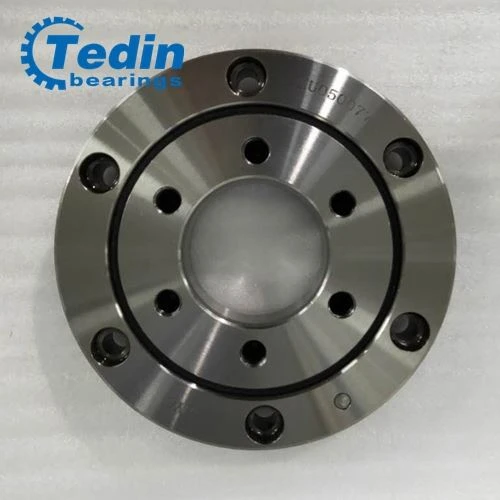

Fordeler med kryss-rullelager
Struktur:
Kryss-rullelageret er en spesialisert type lager.
Installasjon:
Siden de delte indre eller ytre ringene til et kryss-rullelager er sikret med en kryss-rullering (holdering) etter at rullene og avstandsstykkene er installert,-og dermed hindrer ringsegmentene fra å skille-prosessen med å installere kryss-rullelageret, er det bemerkelsesverdig enkel.
Funksjoner
På grunn av det kryssede arrangementet av rullene, er et enkelt krysset rullelager i stand til å støtte belastninger i alle retninger. Sammenlignet med konvensjonelle lagre er stivheten forbedret med en faktor på 3 til 4.
Søknader:
Kryssede rullelagerbrukes hovedsakelig i: presisjons roterende indekseringsbord for maskinverktøy; vertikale og horisontale boremaskiner; vertikale slipemaskiner; roterende overflatekverner; store-redskapsmaskiner for hobbing; våpentårn og radarplater; store radio- og optiske teleskoper; roterende kameraer; styretapper og maskiner for kontinuerlig støping; høyde-begrensede roterende mikroskopstadier; stang senter pivot; roterende traller; sveising inventar; roterende forsamlingsjigger; industrielle roboter; presisjon roterende tabeller; medisinsk utstyr; måleinstrumenter; og integrert krets produksjonsutstyr.
Videre, takket være deres høye rotasjonseffektivitet og lave varmeutvikling, krever også krysslagre minimalt fettforbruk.
